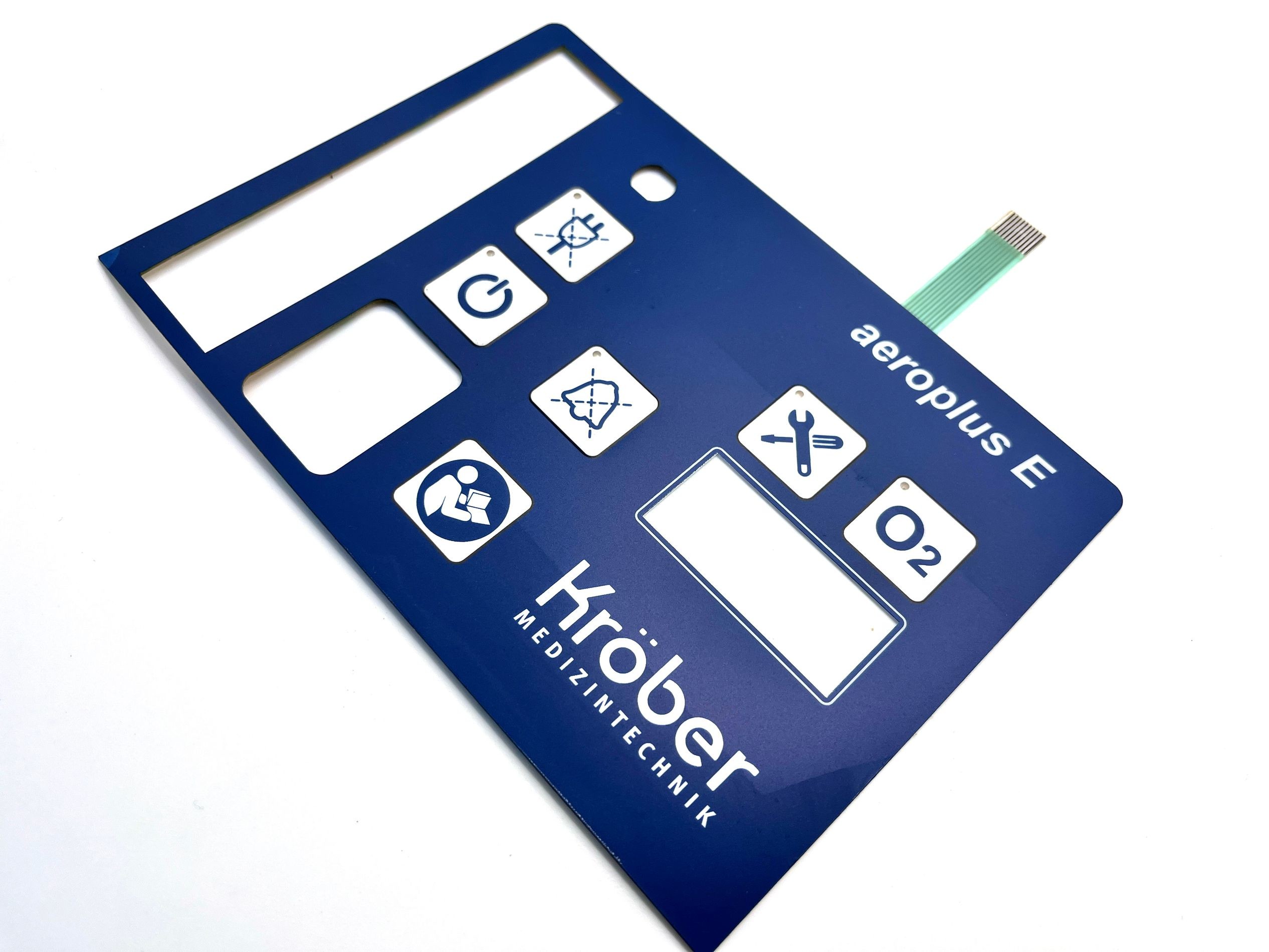

Сертификация UL Два кнопки ПК мембранного переключателя для модуля управления питанием

Сертификация UL Два кнопки ПК мембранного переключателя для модуля управления питанием

Подробная информация о продукте:

Место происхождения: DongGuan из Китая
Фирменное наименование: Taida
Сертификация: ISO9001,SGS,ROHS,REACH,UL
Номер модели: 20241119-18

Оплата и доставка Условия:

Количество мин заказа: 100 шт.
Цена: communication
Упаковывая детали: Сначала PE-пакеты, потом пены в картонных пачках и т.д.
Время доставки: 4-5 дней для обработки образцов; 10-13 дней для партии товаров
Условия оплаты: Western Union, T/T, Paypal
Поставка способности: 20000 + шт. + в месяц
Лучшая цена общаться

Подробная информация

Материал: Полиэстер или поликарбонат или другое требование Цвет: Pantone, RAL, CMYK, RGB или образцы
Клей: Клей или другие Применение: Модуль управления мощностью
Общая толщина: 0.8mm-1.5mm Цвет светодиода: Синий, белый, красный или другие запросы
Тип светодиода: 0603 или 0805 Светодиодные окна: Полупрозрачный белый или прозрачный
Выделить:

Услуги по сертификации переключателя мембраны

,

Установление переключателя мембраны для подсветки

,

Двухкновенный переключатель мембраны с подсветкой

Характер продукции

Сертификация UL Два кнопки ПК мембранного переключателя для модуля управления питанием

А.Переключатель ПК мембраныЭто тип пользовательского интерфейса, состоящего из гибких слоев материалов, часто используемых в электронных устройствах и приборах.

Компоненты мембранного переключателя:

  1. Верхний слой: обычно печатается с графикой и символами для взаимодействия с пользователем. Этот слой часто изготавливается из прочного материала, такого как полиэстер или поликарбонат.
  2. Удалённый слой: Этот слой содержит отверстия или вырезы, которые позволяют верхнему слою контактировать с нижним слоем цепи при нажатии.
  3. Круговой слой: обычно изготавливается из печатной платы (PCB) или печатных проводящих следов на гибком подложке.
  4. Клейкий слой: используется для подключения переключателя к корпусу устройства.

Применение:

  • Потребительская электроникаНапример, пульты дистанционного управления и микроволновые печи.
  • Медицинские изделия: Для пользовательских интерфейсов медицинского оборудования.
  • Промышленное оборудование: Для панелей управления и машин.

Примечания:

  • Прочность: Хотя мембранные переключатели предназначены для долговечности, повторное использование может изнашивать верхний слой.
  • Тактильная реакция: Некоторые конструкции включают тактильную обратную связь для улучшения пользовательского опыта, хотя у них может не быть клика традиционных механических переключателей.

Преимущества:

  • Экономия места: Мембранные переключатели тонкие и легкие, что делает их идеальными для компактных конструкций.
  • Запечатанный дизайн: Они обеспечивают определенную защиту от пыли и влаги, подходящие для различных условий.
  • Настраиваемый: могут быть адаптированы по дизайну, цвету и функции для конкретных приложений.


Спецификация переключателя мембраны:

Материал для наложения--- Для переднего или лицевого покрытия
ПолиэстерПоликарбонат

1 Очень универсальный для рельефной работы
2 Высокая устойчивость к химикатам
3 Лучшая долговечность
4 Для внутреннего и внешнего применения

1 Широкий диапазон поверхностных отделений и толщины
2 Более экономически эффективный
3 Для внутреннего и внешнего применения
4 многие марки Lexan выбирают

Эмбосировка---Графический наклад или вверх схема может быть рельефной, чтобы вставить металлические купола из нержавеющей стали для хорошей тактильности при нажатии.Оставьте место для механических клавиш и обеспечить тактильные указания
Пьедестальные рельефыРельефная рельефная ремняРельеф подушекНевыраженная рельефная отделка
Окна или ЖК---Для функций отображения
Напечатанные цвета окна, такие как красный, черный и так далееПрозрачные оконные отделки
Ключи
Тактильные клавиши: колдовские металлические купола или поликупола, металлические купола различного диаметра и типов давленияНетактильные клавиши: печатные серебряные пятна на схеме
Светодиоды---Миниатюрные светодиоды, цвета светодиодов: белый, зеленый, красный, синий, желтый, оранжевый и другие
EL и датчики или индукторы---EL может быть освещен в любом месте, где угодно, а датчики могут использоваться в качестве светодиодов
Кабели--- это расширение цепи и связь с вашим устройством
Серийный печатный проводящий серебряный кабельМеднопластированный кабель /Полимид или FPCКабель на ПКБ
Типы соединителей---1 Нулевая сила вставки ((ZIF) с 0,5 мм,1.0MM,1.25 мм;2 женский разъем с 2,54 мм;3 мужской разъем
Защита--- Для защитной функции
Противоположность прокладок: защитить проводники от влаги и брызгEMI/RFI/ESD Shielding: используйте защиту из алюминиевой фольги /прозрачный ITO электропроводящий полиэстер для защиты
Задняя клея--- В основном используют 3M двусторонний клей марки США.
Задняя тарелка--- Использование в алюминии, поликарбонате, акриле или ПММА
Совпадающий цвет--- PMS или RAL Лучше всего, CMYK или RGB также могут быть в порядке, если вы можете предоставить PMS или RAL
Стандартные допуски:+/- 0,2 мм




 Индекс производительности переключателя мембраны:


Электрические свойства

Рабочее напряжение≤ 50VDC
Рабочий ток≤ 100 мА
контактное сопротивление0.5 ~ 10Ω
Сопротивление изоляции≥ 100MΩ (100VDC)
подложки выдерживают напряжение2kDVC
Время отскока≤ 6 мс
сопротивление петли50Ω, 150Ω, 350Ω третьей передачи или определенных потребностей пользователя
изоляционная чернила выдерживает напряжение100 ВДС

Механическое поведение

надежность срока службы> 1 миллион раз
закрытое смещение0.1 ~ 0,4 мм (тактильный) 0,4 ~ 1,0 мм
Кин стандарт для силыСила 15 ~ 750 г
Миграция проводящей серебряной пастыпри температуре 55 °C 90%, после 56 часов второй уровень 10MΩ/50VDC
Серебро онлайн без окисления, без примесей
Вкладывает линейную ширину ≥ 0,3 мм, минимальный интервал 0,3 мм, линейный разрыв < 1/3, разрыв линий < 1/4 линейной ширины
Стандартное расстояние между булавками 2,54 2,50 1,27 1,25 мм
Противоположное изгибание, d = 10 мм. Нагрузка пушки в 80 раз.

Экологические показатели

Операционная температура20 °C ~ +70 °C
температура храненияТемпература от -40 °C до +85 °C 95% ± 5%
большое давление газа86 ~ 106 КПа

Индикаторы печати

отклонение размера печати ± 0,10 мм, внешний вид боковой линии неясный компилированный разница± 0,1 мм
хроматическое отклонение ± 0,11 мм/100 мм, изоляционная чернила, покрывающая всю Серебряную линию
Чернила разбросаны, письмо неполное
Различие цвета не более двух.
не должны быть свёрнутыми, краски не должны сниматься
Прозрачная прозрачная очистка окон, однородный цвет, без царапин, отверстий, примесей.
