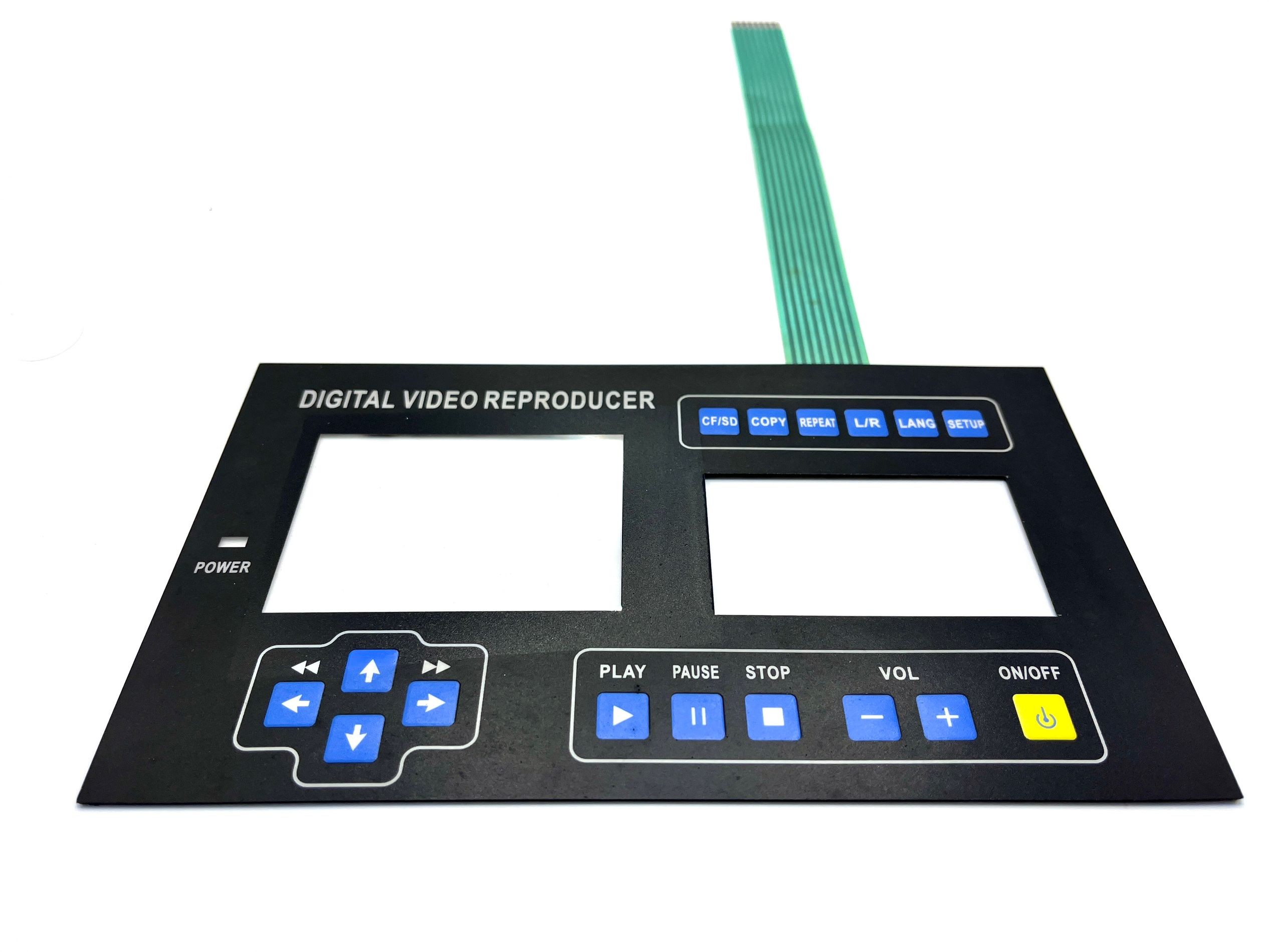

Виды мембрановых переключателей для экранопечатки Серебряная проводящая схема с шириной 1,25 мм

Виды мембрановых переключателей для экранопечатки Серебряная проводящая схема с шириной 1,25 мм

Мембранные переключатели универсальны и широко используются в различных приложениях, предлагая различные типы на основе конструкции и функциональности.

1. Переключатели купола:

   • Используйте куполообразный металлический или полимерный купол, который разрушается при нажатии.
   • Они обеспечивают тактильную обратную связь и часто используются в потребительской электронике.

2. Нетактические мембранные переключатели:

   • Плоская и не требует физического движения для активации.
   • Обычно используется в приложениях, где пространство ограничено, например, панели управления.

3. Смены на тактильные мембраны:

   • Включите тактильный элемент, который обеспечивает обратную связь при нажатии.
   • Часто используется в устройствах, где важно взаимодействие с пользователем.

4. Графическое перекрытие:

   • Включает печатную графику на поверхности для руководства пользователя.
   • Может быть интегрирован с различными типами переключателей для повышения удобства использования.

5. Светящиеся мембранные выключатели:

   • Обладает обратным освещением или светодиодным освещением для обеспечения видимости при слабом освещении.
   • Идеально подходит для панелей управления, используемых в темной среде.

6. Настраиваемые переключатели мембраны:

   • Приспособленные к конкретным требованиям, включая размер, форму и функциональность.
   • Часто используется в специализированных промышленных или медицинских приложениях.

7. Экологическое уплотнение:

   • Проектированы для водонепроницаемости или пылестойкости в зависимости от применения.
   • Часто встречается на улице или в суровой среде.


Спецификация:

1)Материал (для переднего или лицевого покрытия)

Полиэстер:

1.Очень универсальный для рельефа

2Высокая устойчивость к химическим веществам.

3.Более долговечность

4.Для внутреннего и внешнего использования, устойчивы к УФ

Поликарбонат:

1Различные поверхности ((Глянцевый, Мат) и толщина ((От 0,12 мм ~ 2 мм)

2. экономически эффективный по цене

3Для внутреннего и внешнего использования

2)Эмбосировка

Рельефные рельефы ремня/рельефные рельефы подушек/рельефные рельефы ямы

Графические перекрытия могут быть выгравированы, чтобы вставить купола / светодиод, оставить место для механических ключей / светодиодов и обеспечить тактильные указания и лучшее тактильное ощущение.

3)Окна (для функции отображения)

1.Печать различных цветов окна, как прозрачное серое/красное/зеленое окно для отображения

2Прозрачное окно для ЖК-дисплея

2. Матовое/полупрозрачное окно для светодиодов

4)Ключи/кнопки

Тактильные клавиши--- с металлическим куполом или поликуполом

Нетактильные - серебряные точки печати с плоским ключом

5) Встроенные светодиоды

Маленькие, яркие огни, всего около 0,02 ̊ в высоту, доступные в нескольких ярких цветах.

Цвета светодиодов: белый, желтый, оранжевый, зеленый, красный или двойной цвет светодиодов.

6)Кабель

Это расширение печатной схемы и используется для связи с вашим устройством.

7)Виды разъемов

1.Связующее с нулевой силой вставки (ZIF); 2.Связующее женское; 3.Связующее мужское

8) ЭМИ / РФИ / ESD Shielding

использовать защиту из алюминиевой фольги / прозрачный электропроводящий полиэстер ITO

9)Клей

в основном используются 3M-двухсторонний клей

10)Задняя панель-

в алюминии, поликарбонате, акриле, ПХБ

Индекс продукции:

Рабочее напряжение: 35В постоянного тока

Рабочий ток: 100mA 1W

Контактное сопротивление: < 100 Ом

Сопротивление открытой цепи: ≥ 10MΩ при 100 В

Температура хранения: плоский/металл купол: -40°C +80°C

Продолжительность жизни Плоский тип ≥ 5,000,000 раз Тактильный тип≥1,000Тысячу раз

Контактный отскок: от 5 до 30 мс.

Толерантность силы действия: +/- 20 до 45 г

Отношение касания: FC > 40%

Рабочая влажность: до 95% RH

Существуют женские и мужские разъемы, сварные булавки и тепловые уплотнители
