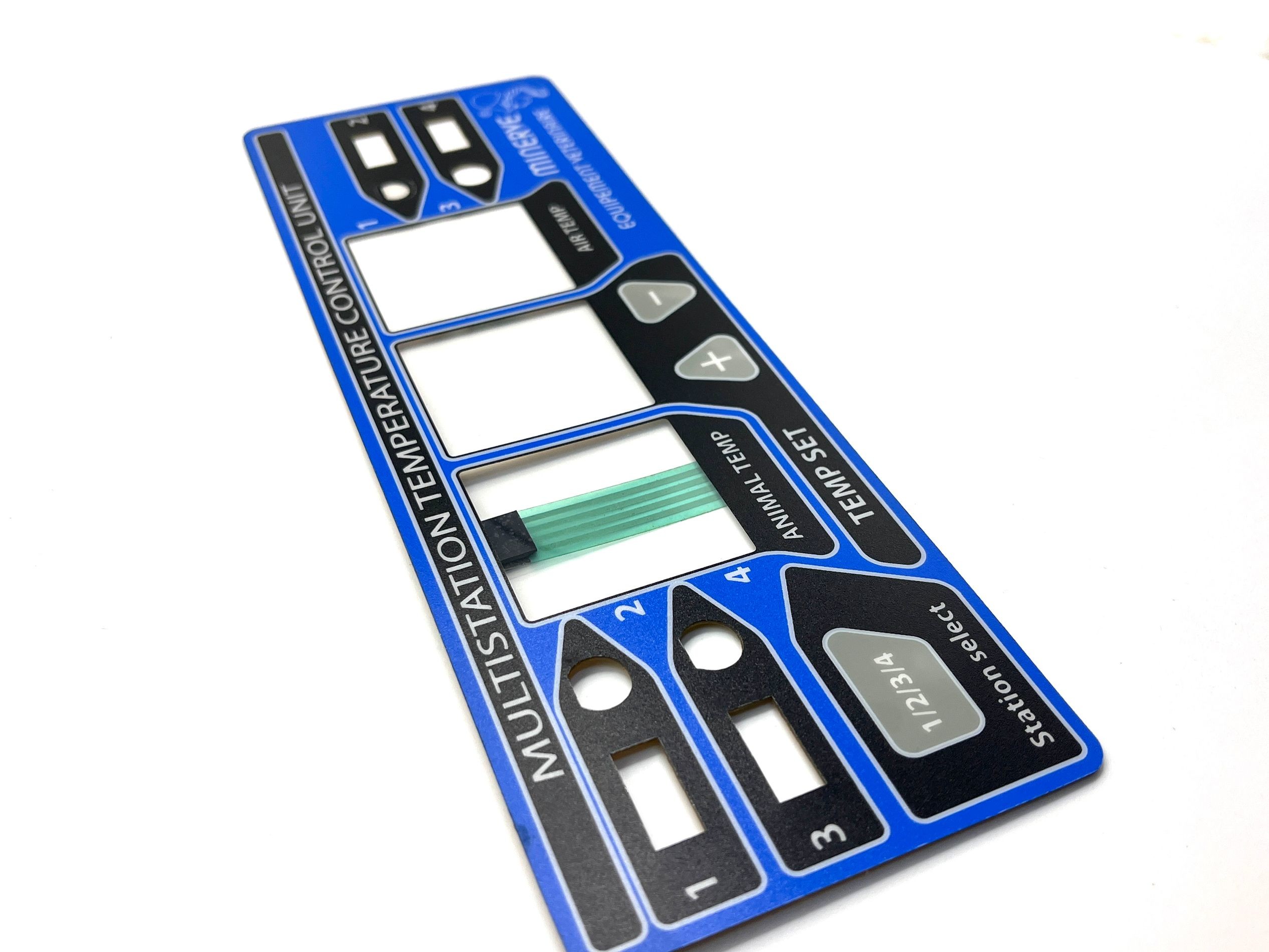

Гибкая трехкнопка пользовательская мембрана переключательная панель с четырьмя контактами соединителя

Гибкая трехкнопка пользовательская мембрана переключательная панель с четырьмя контактами соединителя

Ключевые особенности пользовательских мембранных переключателей

1. Материальные варианты:

   • Графические перекрытия: Обычно изготавливаются из полиэстера или поликарбоната, эти покрытия можно настроить для долговечности и эстетической привлекательности.
   • Схема: варианты включают печатные серебряные схемы или гравированные медные гибкие схемы, причем медный гибкий предпочтительнее из-за его долговечности и гибкости в требовательных условиях.

2. Гибкость проектирования:

   • Заказные конструкции могут включать в себя различные функции, такие как тактильная обратная связь (с использованием металлических куполов), подсветка (LED, электролюминесценция) и рельеф для повышения удобства использования.
   • Возможность интеграции сенсорных экранов и других электронных компонентов позволяет создавать сложные пользовательские интерфейсы.

3. Устойчивость окружающей среды:

   • Мембранные переключатели могут быть спроектированы так, чтобы выдерживать суровые условия, включая влагу, химические вещества и экстремальные температуры, что делает их подходящими для наружных и промышленных применений.

4. Варианты подсветки:

   • Для улучшения видимости и пользовательского опыта можно использовать различные технологии подсветки, включая светодиоды и световые фильмы-гиды.

5. Печать и щит:

   • Специализированные мембранные выключатели могут быть экологически герметичными, чтобы предотвратить проникновение влаги, и могут включать защиту от электромагнитных помех (ЭМИ) и электростатического разряда (ЭСД).

Заявления

Специальные мембранные переключатели широко используются в:

• Медицинские изделия
• Потребительская электроника
• Военное оборудование
• Промышленные машины


Спецификация:

1)Материал (для переднего или лицевого покрытия)

Полиэстер:

1.Очень универсальный для рельефа

2Высокая устойчивость к химическим веществам.

3.Более долговечность

4.Для внутреннего и внешнего использования, устойчивы к УФ

Поликарбонат:

1Различные поверхности ((Глянцевый, Мат) и толщина ((От 0,12 мм ~ 2 мм)

2. экономически эффективный по цене

3Для внутреннего и внешнего использования

2)Эмбосировка

Рельефные рельефы ремня/рельефные рельефы подушек/рельефные рельефы ямы

Графические перекрытия могут быть выгравированы, чтобы вставить купола / светодиод, оставить место для механических ключей / светодиодов и обеспечить тактильные указания и лучшее тактильное ощущение.

3)Окна (для функции отображения)

1.Печать различных цветов окна, как прозрачное серое/красное/зеленое окно для отображения

2Прозрачное окно для ЖК-дисплея

2. Матовое/полупрозрачное окно для светодиодов

4)Ключи/кнопки

Тактильные клавиши--- с металлическим куполом или поликуполом

Нетактильные - серебряные точки печати с плоским ключом

5) Встроенные светодиоды

Маленькие, яркие огни, всего около 0,02 ̊ в высоту, доступные в нескольких ярких цветах.

Цвета светодиодов: белый, желтый, оранжевый, зеленый, красный или двойной цвет светодиодов.

6)Кабель

Это расширение печатной схемы и используется для связи с вашим устройством.

7)Виды разъемов

1.Связующее с нулевой силой вставки (ZIF); 2.Связующее женское; 3.Связующее мужское

8) ЭМИ / РФИ / ESD Shielding

использовать защиту из алюминиевой фольги / прозрачный электропроводящий полиэстер ITO

9)Клей

в основном используются 3M-двухсторонний клей

Индекс продукции:

Рабочее напряжение: 35В постоянного тока

Рабочий ток: 100mA 1W

Контактное сопротивление: < 100 Ом

Сопротивление открытой цепи: ≥ 10MΩ при 100 В

Рабочая температура: плоский/металлический купол: -20°c до +80°c

Температура хранения: плоский/металл купол: -40°C +80°C

Продолжительность жизни Плоский тип ≥ 5,000,000 раз Тактильный тип≥1,000Тысячу раз

Удаление переключателя: от 0,1 до 0,6 мм

Контактный отскок: от 5 до 30 мс.

Толерантность силы действия: +/- 20 до 45 г

Рабочая влажность: до 95% RH
